Геометрическая оптика в физике

Что такое геометрическая оптика

Он описывается в терминах его интенсивности, направления, поляризации и длины волны. В вакууме свет распространяется по прямой линии с постоянной скоростью, но при взаимодействии со средой, такой как воздух или твердый объект, он может менять направление, поглощаться или рассеиваться. Поведение светового луча зависит от свойств среды, через которую он проходит, и от характеристик самого луча.

Световые лучи могут генерироваться различными источниками, включая лазеры, светоизлучающие диоды (СИД) и лампы накаливания. Ими также можно манипулировать с помощью линз, зеркал и других оптических компонентов, чтобы изменить их направление, фокус или форму. Световые лучи имеют множество практических применений, например, в телекоммуникациях, медицинской визуализации и производстве. Они также важны для научных исследований, особенно в области оптики, астрономии и квантовой механики.

Геометрическая оптика рассматривает принципы отражения, преломления и дисперсии света и используется для понимания работы оптических систем, таких как линзы, зеркала и призмы. Используя ее законы, можно определить свойства изображения, формируемого оптической системой, такие как его размер, положение и ориентацию.

Видимый свет — это тип электромагнитных волн, на которые реагируют наши глаза. Однако эти знания все еще оставляют много вопросов относительно природы света и зрения. Что такое цвет и как наши глаза его распознают? Почему сверкают бриллианты? Как распространяется свет? Как линзы и зеркала формируют изображения? Это лишь некоторые из вопросов, ответы на которые дает изучение оптики.

Геометрическая оптика не может объяснить такие явления, как интерференция и дифракция, которые требуют волнового подхода. Она полезна в конструировании объективов для камер и микроскопов.

Разделы

В области геометрической оптики существует несколько подотраслей или тем.

Расчет оптических систем в параксиальном приближении

В параксиальном приближении световые лучи рассматриваются как прямые линии, которые можно провести через оптическую систему, используя законы геометрической оптики, такие как закон преломления Снелла и закон отражения. Это позволяет рассчитать положение и размер изображения, формируемого оптической системой, а также другие параметры, такие как фокусное расстояние и увеличение.

Используя параксиальное приближение и уравнение тонкой линзы/зеркала, можно рассчитать свойства оптической системы с достаточной точностью даже для относительно сложных систем. Однако важно отметить, что параксиальное приближение справедливо только для малых углов и что для более точных расчетов могут потребоваться другие методы, например, волновая оптика.

Распространение света вне параксиального приближения

Относится к поведению световых лучей, когда угол падения недостаточно мал, чтобы аппроксимировать его как параллельный. В этом случае параксиальное приближение больше не выполняется, и поведение света становится более сложным, что приводит к образованию каустики и других особенностей световых фронтов.

Когда световые лучи распространяются вне параксиального приближения, они могут формировать и другие особенности фронтов света: дифракционные картины, интерференционные полосы и искажения волнового фронта. Эти эффекты являются результатом волновой природы света, а также интерференции и дифракции световых волн при их распространении в пространстве.

Формирование каустики и других особенностей световых фронтов представляет большой интерес во многих областях науки и техники, таких как оптика, акустика и гидродинамика. Понимая, как свет ведет себя в этих системах, исследователи могут разрабатывать новые технологии и устройства, такие как микроскопы высокого разрешения, оптические датчики и акустические системы визуализации.

Для изучения распространения света вне параксиального приближения часто требуются более совершенные методы, такие как волновая оптика, трассировка лучей и численное моделирование. Эти методы могут обеспечить более точное и детальное понимание поведения света и его взаимодействия с различными материалами и структурами.

Распространение света в неоднородных и неизотропных средах

Это сложное явление, оно зависит от пространственных и временных изменений показателей преломления среды. В неоднородной среде показатель преломления изменяется в пространстве, а в неизотропной среде — в зависимости от направления распространения.

Если свет распространяется через неоднородную среду, его путь искривлен, что приводит к преломлению. Ее степень зависит от градиента показателя преломления, причем больший градиент приводит к большему изгибу светового пути. Степень преломления может быть описана законом Снелла, который связывает угол падения и угол преломления.

Поведение света в можно анализировать с помощью различных методов, включая трассировку лучей, волновую оптику и численное моделирование.

Этот раздел применяется в оптоволоконной связи, микроскопии и дистанционном зондировании. Понимая, как свет взаимодействует с этими материалами, исследователи могут разрабатывать новые и совершенствовать существующие технологии.

Распространение света в волноводах и волоконной оптике

Раздел изучает поведение света при прохождении через структуру, предназначенную для направления световых волн по определенному пути. Такие структуры обычно изготавливаются из материалов с более высоким коэффициентом преломления, чем окружающая среда, что приводит к удержанию света внутри структуры.

В волноводах свет направляется за счет полного внутреннего отражения на границе раздела между сердцевиной с высоким показателем преломления и оболочкой с более низким показателем. Сердцевина обычно изготавливается из прозрачного материала, например, стекла или пластика, а оболочка — из материала с более низким коэффициентом преломления. Толщина облицовки рассчитана на то, чтобы свет оставался в пределах сердцевины.

В волоконной оптике, с другой стороны, для направления света используется длинная тонкая нить из стекла или пластика. Сердцевина волокна обычно имеет диаметр менее 10 микрометров. Свет направляется вдоль волокна за счет полного внутреннего отражения на границе раздела сердцевина-оболочка.

На конструкцию и характеристики волноводов и волоконной оптики влияет множество факторов, таких как коэффициент преломления используемых материалов, толщина сердцевины и оболочки, а также длина волны света. Эти факторы влияют на количество направляемого света, степень затухания и скорость распространения.

Волноводы и волоконная оптика используются в различных областях, таких как телекоммуникации, оптические датчики и медицинская визуализация. Они обладают рядом преимуществ по сравнению с другими методами передачи света, включая низкое затухание, высокую пропускную способность и устойчивость к электромагнитным помехам.

Распространение света в гравитационных полях массивных астрофизических объектов, гравитационное линзирование

На распространение света в гравитационных полях массивных астрофизических объектов, таких как звезды, черные дыры и галактики, влияет искривление пространства-времени, вызванное их гравитационными полями. Этот эффект известен как гравитационное линзирование, и он может вызвать искривление и искажение пути света, что приводит к целому ряду интересных явлений.

Гравитационное линзирование возникает потому, что присутствие массивного объекта деформирует ткань пространства-времени вокруг него. В результате свет, проходящий вблизи объекта, отклоняется гравитационным полем, что приводит к искривлению его траектории. Из-за этого эффекта удаленные объекты могут казаться ярче или больше, чем они есть на самом деле, или же может создаваться несколько изображений одного объекта.

1. Сильное гравитационное линзирование возникает, когда путь света значительно искривлен, что приводит к образованию нескольких изображений одного и того же объекта. Этот эффект часто наблюдается в скоплениях галактик, где гравитационные поля нескольких галактик объединяются, создавая сильный эффект линзирования.
2. Слабое гравитационное линзирование возникает, когда путь света лишь слегка искривлен, что приводит к искажению формы фоновых объектов. Этот эффект используется для составления карты распределения темной материи во Вселенной, поскольку гравитационное поле темной материи вызывает слабое линзирование фоновых галактик.

Гравитационное линзирование является важным инструментом для изучения Вселенной и понимания свойств массивных астрофизических объектов. Наблюдая эффект линзирования удаленных объектов, астрономы могут измерить массу и распределение материи во Вселенной, а также проверить теории гравитации и структуры пространства-времени.

Законы

Законы геометрической оптики основаны на предположении, что свет ведет себя как луч, который движется по прямой линии от своего источника до взаимодействия с оптическим элементом.

1. Закон отражения: Угол падения светового луча равен углу отражения того же луча. Этот закон применим к отражению света от гладкой поверхности, например, зеркала.
2. Закон преломления: Когда луч света переходит из одной среды в другую, он меняет направление в соответствии с законом Снелла, который гласит, что отношение синусов углов падения и преломления равно отношению показателей преломления двух сред. Этот закон применяется к преломлению света через линзы, призмы и другие оптические элементы.
3. Принцип обратимости: Путь светового луча обратим, это означает, что если луч света проходит определенный путь через оптическую систему, то он пройдет тот же путь, если его проследить в обратном направлении. Этот принцип полезен для анализа оптических систем и прогнозирования поведения света.
4. Принцип Ферма: Свет движется из одной точки в другую по пути, который занимает наименьшее время. Этот принцип используется для выведения законов отражения и преломления и может быть использован для анализа поведения света в сложных оптических системах.

Формулы

1. Формула тонкой линзы: 1/f = 1/d₀ + 1/d₁, где f — фокусное расстояние линзы, d₀ — расстояние от предмета до линзы, d₁ — расстояние от линзы до изображения.

2. Формула угла преломления: n₁ sin θ₁ = n₂ sin θ₂, где n₁ и n₂ — показатели преломления среды 1 и 2 соответственно, θ₁ и θ₂ — углы падения и преломления соответственно.

3. Формула главных плоскостей: 1/f = (n - 1)(1/R₁ - 1/R₂), где f — фокусное расстояние линзы, n — показатель преломления линзы, R₁ и R₂ — радиусы кривизны поверхностей линзы.

4. Формула увеличения изображения для линзы: β = h₁/h₀ = -d₁/d₀, где h₀ — размер предмета, h₁ — размер изображения, d₀ — расстояние от предмета до линзы, d₁ — расстояние от линзы до изображения.

Примеры решения задач

Решение: Используя формулу 1/f = 1/p + 1/q, мы можем найти расстояние изображения q. Известно, что f = 20 см и p = 30 см. Подставляя эти значения и решая для q, получаем q = 60 см. Следовательно, расстояние изображения, формируемого линзой, равно 60 см.

Решение: Используя закон Снелла, n1 sin θ1 = n2 sin θ2, мы можем найти угол преломления θ2. Мы знаем, что n1 = 1, n2 = 1,33, а θ1 = 45 градусов. Подставляя эти значения и решая для θ2, мы получаем θ2 = 34,2 градуса. Следовательно, угол преломления равен 34,2 градуса.

Источник: formarosta.ru

Человек стоит перед зеркалом на стене на расстоянии нескольких футов. Верх зеркала находится на уровне глаз, а низ — только на уровне пояса. Стрелки показывают, как мужчина видит свое отражение в зеркале с головы до ног. Зеркало в полный рост — это зеркало, в котором вы можете видеть всего себя. Оно не обязательно должно быть таким же большим, как вы, и его размер не зависит от вашего расстояния до него.

Решение: верхняя часть 1,715 м от пола; нижнее 0,825 м от пола; высота = 0,890 м или ровно половина роста человека.

Источник: cnx.org

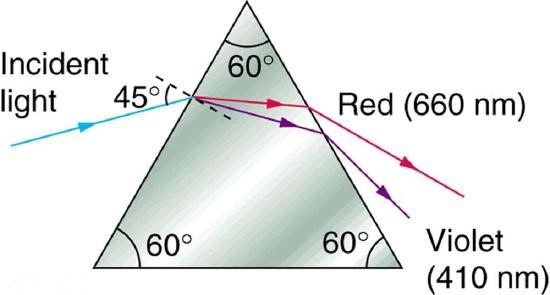

Решение: Синий луч света под углом падения 45 градусов падает на равностороннюю треугольную призму с углами, каждый из которых равен 60 градусов. Падая на первую поверхность, луч преломляется и распадается на красный и фиолетовый лучи. Эти лучи, падая на вторую поверхность, выходят из призмы. Красные с длиной волны 660 нанометров и фиолетовые с длиной волны 410 нанометров.

Эта призма рассеивает белый свет на радугу цветов. Угол падения равен 45,0° а углы, под которыми выходят красный и фиолетовый свет, равны θR и θV.

53,5°, красный; 55,2°, фиолетовый.
