Масштабные топографические условные знаки

Что такое масштабные условные знаки

При составлении планов и карт для отображения различных объектов применяются условные знаки (УЗ). При этом одни объекты имеют большие размеры, и их можно отобразить с сохранением масштаба и очертаний, которые они имеют на местности. А другие имеют незначительные размеры, поэтому на картах обозначаются без сохранения масштаба и форм.

При этом объекты разных форм и размеров надо сопровождать пояснительными характеристиками. Например, для мостов надо указывать грузоподъемность, для арок — высота, для древостоя — высоту. Исходя из этого, условные контурные знаки делят на следующие группы:

• масштабные;
• пояснительные;
• внемасштабные.

Рассматриваемый вид обозначений в большинстве случаев имеет стандартный внешний вид: контур, который внутри заполняется сплошным цветом или какими-либо символами. Например, водоемы заполняются голубым цветом. Территории с плотной растительностью — зеленым.

Контуры топографических объектов тоже будут подразделяться на типы. У водоемов они обозначаются синим цветом, у построек или дорог — черным, у рельефа — коричневым, дороги в городах и поселках — розовым.

Пунктиром обозначают контуры сельскохозяйственных угодий, болот, просек и некоторых других объектов.

Для чего нужны

С помощью площадных знаков в топографии демонстрируют объекты, чья размерность выражается в масштабе конкретной карты. Таким образом можно определить площадь, а также длину и ширину подобных объектов.

Наиболее широко УЗ разных видов используются в геодезии, когда происходит измерение земных площадей с отображением всего, что расположено на определенном участке местности. Геодезия чаще всего используется в строительстве и облегчает работу по определению геометрии будущих сооружений.

Также эта наука применима в кадастровом деле, когда определяется расположение участков на местности и их границы для последующего занесения в Реестр. Геодезия важна в военном деле для формирования карт регионов, определения координат и границ.

Виды

Карты бывают разных масштабов. В вариантах с масштабом 1:25000 — 1:100000 объекты изображаются в полном составе, включая их основные характеристики. Это важно для военной сферы. При масштабе 1:200000 и 1:500000 в плане показываются только самые важные объекты, причем в обобщенном виде.

В России и постсоветских странах применяется всего 465 условных обозначений. Совокупность предметов на карте отображается типовым условным знаком, а их характеристики — при помощи усложнения обозначений.

Классификация УЗ варьируется в зависимости от специализации людей, которые их составляют. Выделяют такие их разновидности: контурные и масштабные.

Информация о границах этих объектов будет равна соответствующим показателям в реальности, выраженным в масштабе. Для обозначения используется точечная прерывистая линия.

Для протяженных объектов обязательно нужно вписывать пояснительные характеристики.

Примеры

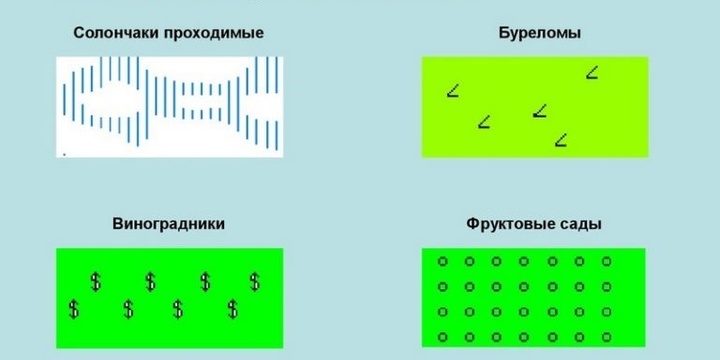

Ниже на изображении представлены основные масштабные УЗ для топографических карт.

Источник: surviva.ru

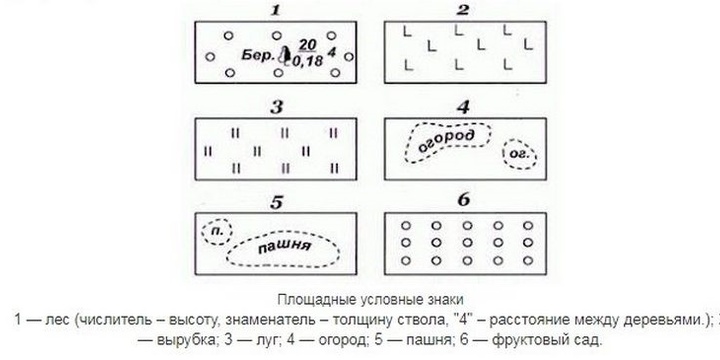

Также приведем пример, как данные условные знаки могут выглядеть именно на карте или плане, выполненном в черно-белом формате.

Источник: surviva.ru
